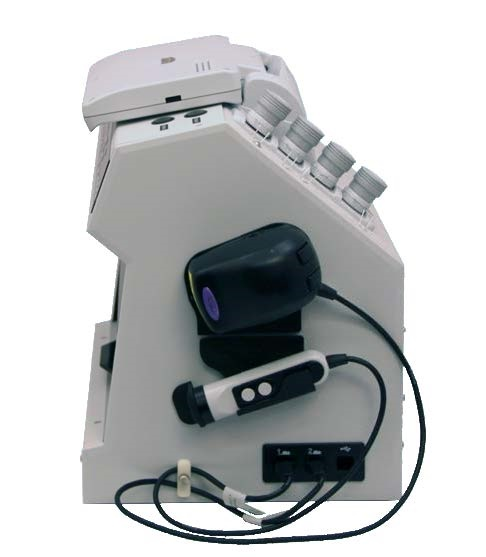

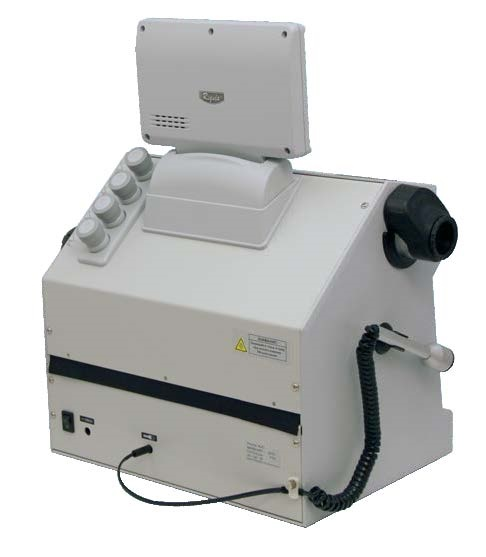

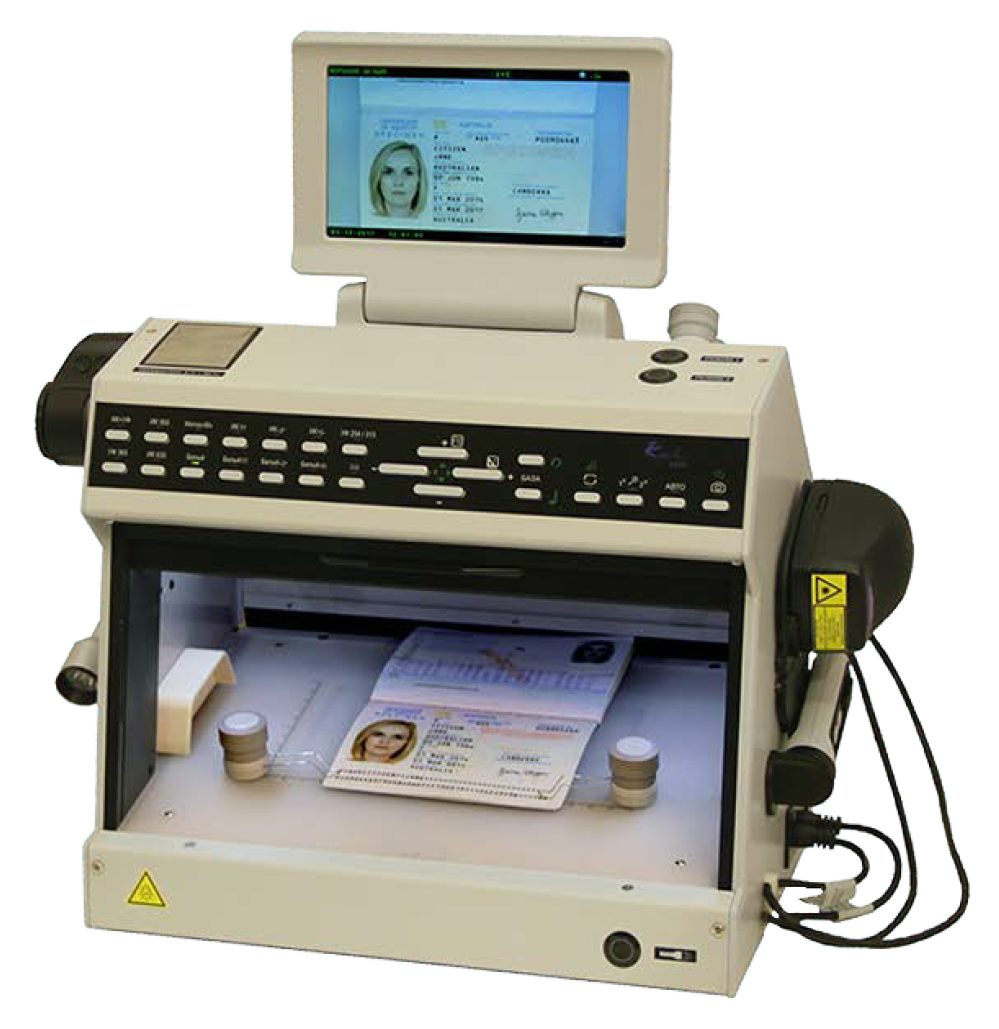

Модель в виде среднегабаритного блока. Управление источниками света и видеокамерой для различных режимов исследования, термостолом с рабочим диапазоном температур +10...+50 ˚осуществляется с лицевой панели прибора. Оборудован цветным монитором c диагональю 7 дюймов. Предусмотрена возможность подключения дополнительного монитора.

Имеет увеличенную рабочую зону над предметным столом с просветным экраном, прижимы для фиксации исследуемых документов, защитную шторку от вредного воздействия ультрафиолетового излучения.

Комплектуется просмотровой лупой 10.3 с источниками белого верхнего и белого косопадающего света и увеличением 10 крат, наружным осветителем, лупой спектральной люминесцентной для экспертного исследования документов и лупой цифровой для исследования способов печати.

Функциональные возможности

• Исследования на уровнях:
  • защиты основы документа:
    • облачность бумаги, водяные знаки, теневые изображения, защитные волокна; планшеты, конфетти, защитные нити, голограммы, кинеграммы, тиснение; покрытия с поляризационным эффектом, все разновидности окон, прозрачное лаковое покрытие, перфорация и др.
  • полиграфической защиты:
    • ‌глубокая металлографская печать: текст, микротекст, гильоширные элементы, все виды скрытых и муаровых изображений, метки для людей с ослабленным зрением, элементы защиты, выполненные цветопеременной краской, в том числе с тиснением и скрытыми изображениями и др.
    • ‌высокая печать: серийный номер, текст; штрихкод и др.
    • ‌плоская печать: Орловская печать, все разновидности офсета, в том числе с ирисовым раскатом: текст; микротекст, муаровые узоры, все виды фоновых сеток и антикопировальных средств защиты и др.
    • ‌трафаретная печать: элементы защиты с оптически переменными эффектами и др.
    • совмещенные изображения и иные элементы и средства защиты
    • перфорация
  • физико-химической защиты:
    • ‌ультрафиолетовая люминесценция
    • ‌инфракрасная люминесценция
  • комплексных средств защиты:
    • элементы и средства защиты, выполненные ИК-метамерными красками
    • все виды металлизированных покрытий
    • лазерные гравировки по пластику и др.
• Дополнительные исследования:
  • материалов отдельных фрагментов изображений документов по степени поглощения или отражения ИК диапазона спектра
  • изменений подчисткой, травлением и смыванием
  • следов технической подготовки при подделке подписи
  • посторонних штрихов, не относящихся к исследуемому объекту, выполненных красками, не прозрачными для ИК-излучения
  • залитых, замазанных, зачеркнутых записей, текстов, изображений
  • механических повреждений документов: надрезов, надрывов, сгибов и др.

Комплектация

• Лупа спектральная люминесцентная
• Лупа цифровая
• Лупа просмотровая 10.3
• Внешний осветитель (фонарик)
• Магнитные прижимы
• Опционально: монитор

Характеристики

* – Все источники света светодиодные кроме ультрафиолетовых 313, 254 нм

Режимы работы:

1. Ручное переключение источников света.
2. Автоматическое переключение выбранных источников света.
3. Одновременное включение инфракрасного 830 нм (на мониторе) и ультрафиолетового 365 нм (визуально) света.
4. Исследование объекта с помощью термостолика.

Сенсор:

• тип — CMOS, 2MP
• цветовое пространство — RGB
• глубина цвета, бит — 16
• размер кадра, пикселов — 1600×1200
• поле зрения, мм — 165×85
• увеличение, крат*:
  • цифровое — 2 (без потери качества)
  • экранное — 2

* – Все увеличения являются приблизительными и рассчитаны для монитора с диагональю 7 дюймов

Автоматически устанавливаемые фильтры камеры:

• полосовой 420-700 нм
• ИК-пропускающий 700 нм

Монитор:

• тип — TFT
• размер диагонали, дюймов — 7
• разрешение, пикселов — 800×480
• регулировка наклона — 120º

Дополнительные возможности:

• контроль размерных характеристик
  • вертикальная шкала (110±0,5 мм)
  • горизонтальная шкала (240±0,5 мм)
• датчик автоматического включения
• сохранение изображения — .BMP (800×480 пикселов)
• режим экономии электроэнергии (режим «сна»)

Термостол

Функциональные возможности

• Исследование изображений и элементов банкнот и проездных документов, содержащих термохромную краску, в различных температурных режимах
• Исследование комплексного защитного элемента Feel®-ID, разработанного компанией Giesecke&Devrient, основанного на цветопеременном и термохромном эффекте
• Диапазон температур, ˚С — +10...+50 °С с шагом 1 ˚С
• Размер нагреваемой области (длина×ширина), мм — 42×53

Видеовыход — D-Sub (800×480, 60 Гц)

Максимальный формат исследуемого документа, мм — 210×300 (A4)

Габаритные размеры (длина×ширина×высота), мм — 410×255×330 / 450

Масса, кг, не более — 6,5

Напряжение питания, В — 12

Номинальный ток, А — 5

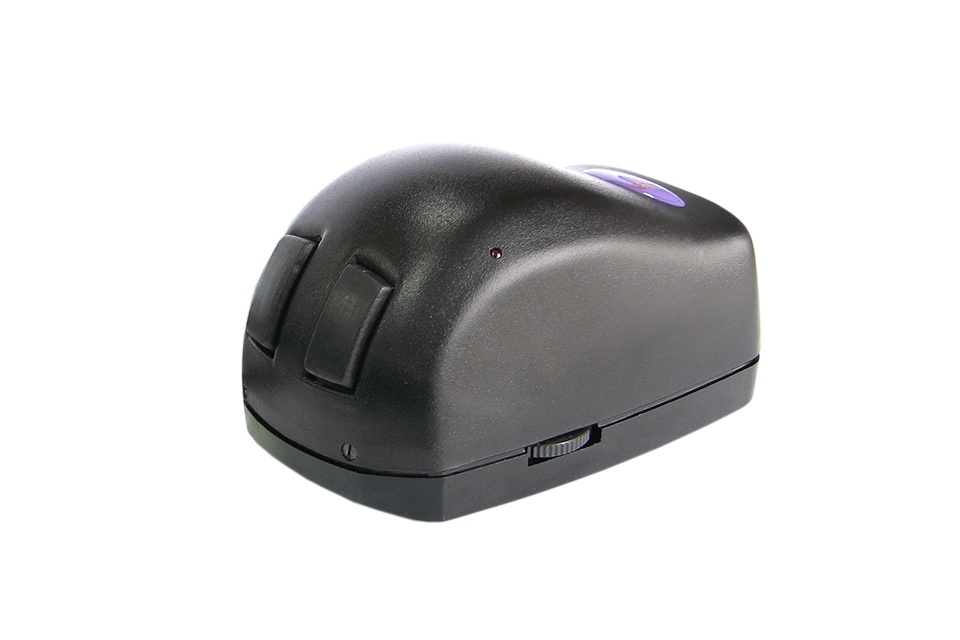

Лупа спектральная люминесцентная


* – Все источники света светодиодные

** – Наличие режима поочередного переключения инфракрасного 830 нм и 950 нм для визуализации «М метки»

Сенсор: тип — CMOS, 2MP цветовое пространство — RGB глубина цвета, бит — 16 размер кадра, пикселов — 1600×1200 поле зрения, мм ― 10×5,6 и 5×2,8 увеличение, крат*: цифровое — 2 (без потери качества) экранное — 16 и 32

* – Все увеличения являются приблизительными и рассчитаны для монитора с диагональю 7 дюймов

Фильтры камеры:

• полосовой 370–660 нм
• ИК-пропускающий 700 нм

Габаритные размеры (длина×ширина×высота), мм, не более — 60×95×55

Масса, кг, не более — 0,2

Напряжение питания, В — 5

Номинальный ток, А — 1,2

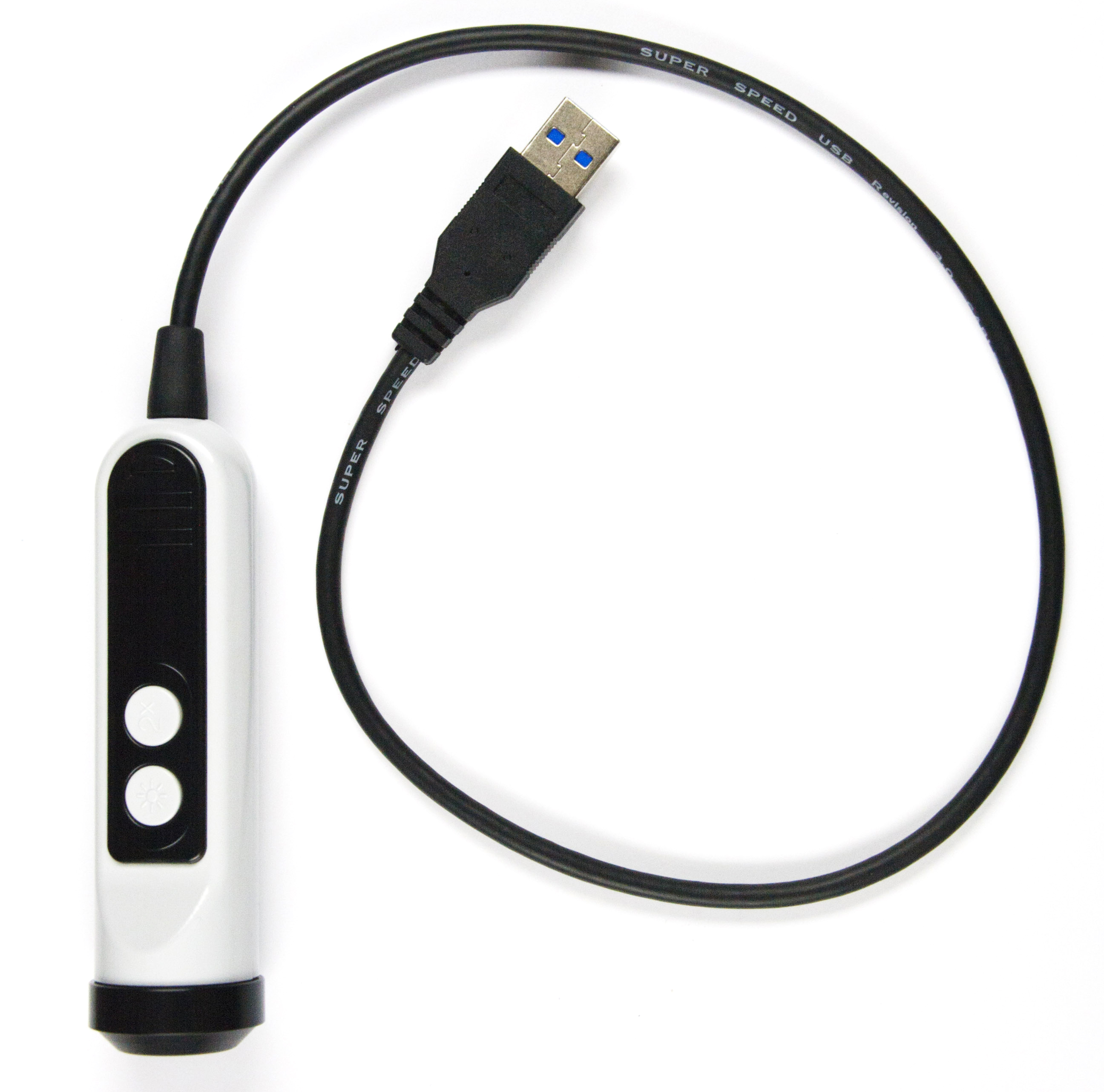

Лупа цифровая


Источник света — белый верхний Сенсор: тип — CMOS, 2MP цветовое пространство — RGB глубина цвета, бит — 16 размер кадра, пикселов — 1600×1200 поле зрения, мм — 2×1,2 увеличение, крат*: цифровое — 2 (без потери качества) экранное — 70 и 140 * – Все увеличения являются приблизительными и рассчитаны для монитора с диагональю 7 дюймов Габаритные размеры (длина×ширина×высота), мм, не более — 30×30×120 Масса, кг, не более — 0,07 Напряжение питания, В — 5 Номинальный ток, А — 0,6

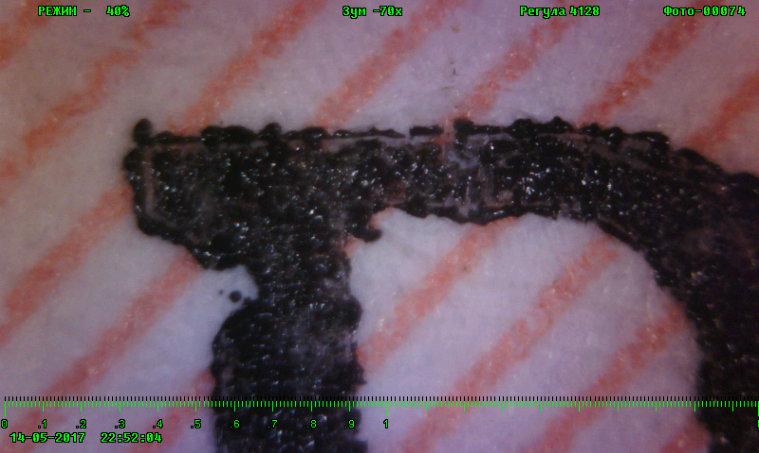

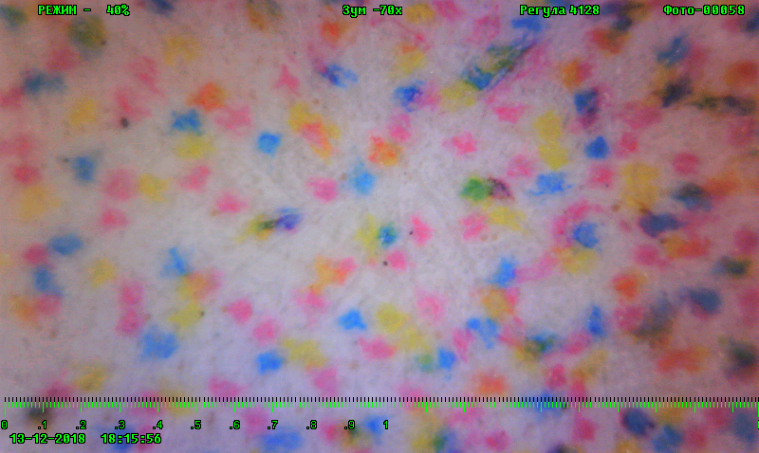

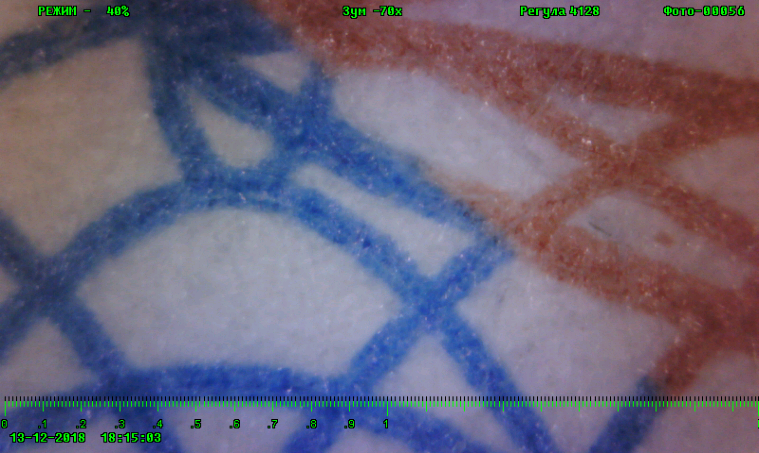

Печать с помощью струйного принтера. Увеличение на мониторе 70 крат	Печать с помощью лазерного принтера. Увеличение на мониторе 70 крат

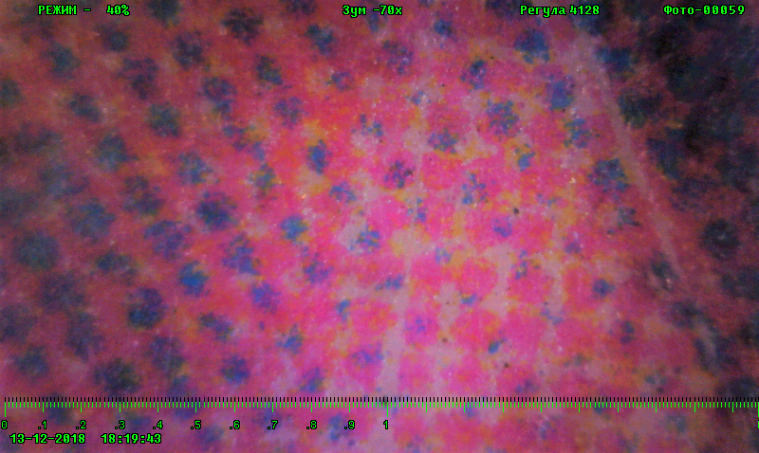

Офсетная печать. Увеличение на мониторе 70 крат	Высокая печать. Увеличение на мониторе 70 крат
